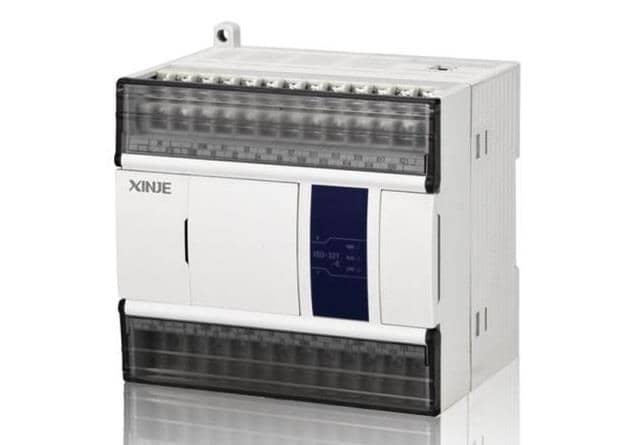

XD3系列基本單元
XD3系列標準型PLC，包含16、24、32、48、60點規格。 功能齊全，能夠滿足絕對多數用戶的使用需求。 速度和容量較XC系列大幅度提升
輸入類型：NPN
產品特點
XD3系列標準型PLC，包含16、24、32、48、60點規格。
功能齊全，能夠滿足絕對多數用戶的使用需求。
速度和容量較XC系列大幅度提升
輸入類型：NPN
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V
支持X-NET現場總線功能
支持高速計數（高達80KHz）、脈沖輸出（高達100KHz）、頻率測量等特殊功能
標配USB口，用于編程下載
支持1~10個擴展模塊、1個擴展ED、1~2個擴展BD（16點不支持）
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
N P N 型 | XD3-16R-E | XD3-16T-E | XD3-16RT-E | XD3-16R-C | XD3-16T-C | XD3-16RT-C | 8點 | 8點 |
XD3-24R-E | XD3-24T-E | XD3-24RT-E | XD3-24R-C | XD3-24T-C | XD3-24RT-C | 14點 | 10點 | |
- | XD3-24T4-E | - | - | XD3-24T4-C | - | 14點 | 10點 | |
XD3-32R-E | XD3-32T-E | XD3-32RT-E | XD3-32R-C | XD3-32T-C | XD3-32RT-C | 18點 | 14點 | |
- | XD3-32T4-E | - | - | - | - | 18點 | 14點 | |
XD3-48R-E | XD3-48T-E | XD3-48RT-E | XD3-48R-C | XD3-48T-C | XD3-48RT-C | 28點 | 20點 | |
XD3-60R-E | XD3-60T-E | XD3-60RT-E | XD3-60R-C | XD3-60T-C | XD3-60RT-C | 36點 | 24點 | |
P N P 型 | XD3-16PR-E | XD3-16PT-E | - | XD3-16PR-C | XD3-16PT-C | - | 8點 | 8點 |
XD3-24PR-E | XD3-24PT-E | XD3-24PRT-E | XD3-24PR-C | XD3-24PT-C | XD3-24PRT-C | 14點 | 10點 | |
XD3-32PR-E | XD3-32PT-E | XD3-32PRT-E | XD3-32PR-C | XD3-32PT-C | XD3-32PRT-C | 18點 | 14點 | |
- | XD3-48PT-E | - | - | XD3-48PT-C | - | 28點 | 20點 | |
- | XD3-60PT-E | - | - | XD3-60PT-C | - | 36點 | 24點 | |
注意：PNP型PLC為定制機。
