產品特點

CAM系列飛剪、追剪專用機型，支持2~4路電子凸輪功能，包含16、32、60點規格。
同時支持多路2軸直線差補、圓弧插補運動控制（CAM2不支持）
支持手搖輪輸入，支持極坐標功能（CAM2不支持）

NPN型輸入，晶體管（T）/晶體管繼電器混合（RT）輸出，AC220V（E）
支持基本的邏輯控制和數據運算
速度是XC系列的12倍，具備更大的內部資源空間

支持自由格式通訊、MODBUS通訊、X-NET現場總線功能

支持高速計數（高達80KHz）、2~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能

標配USB口，用于編程下載

最多支持10~16個擴展模塊、1個擴展ED、1~2個擴展BD

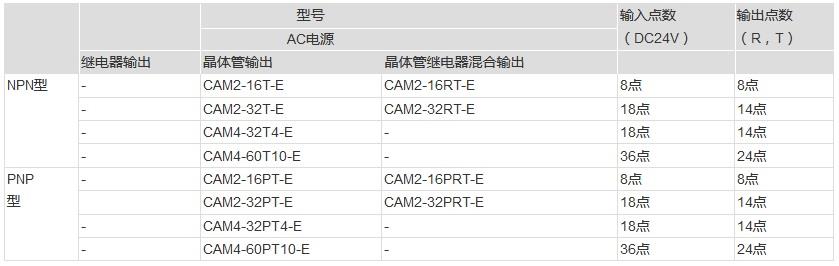

型號一覽表

注意：PNP型PLC為定制機。

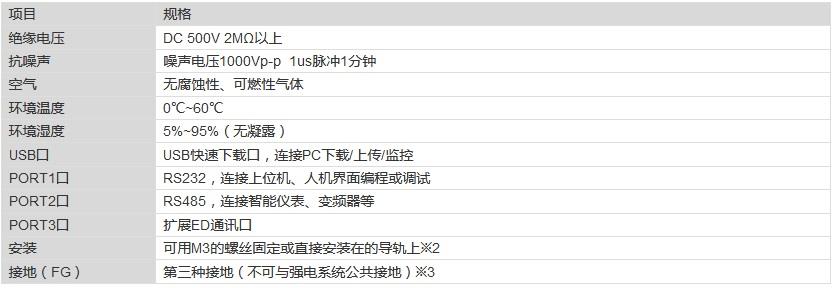

基本規格

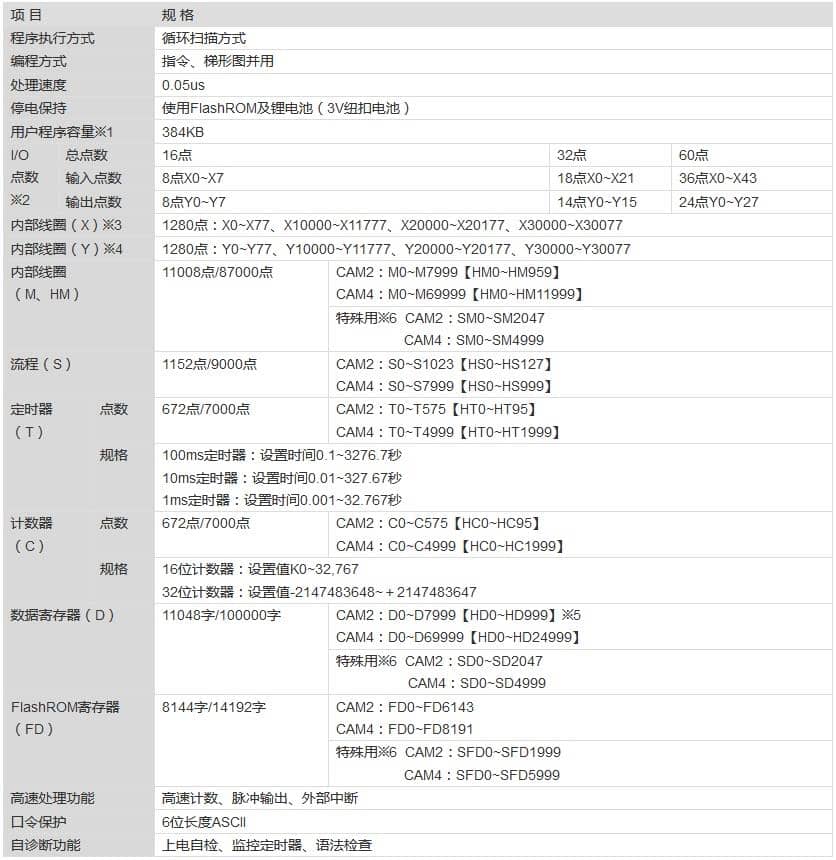

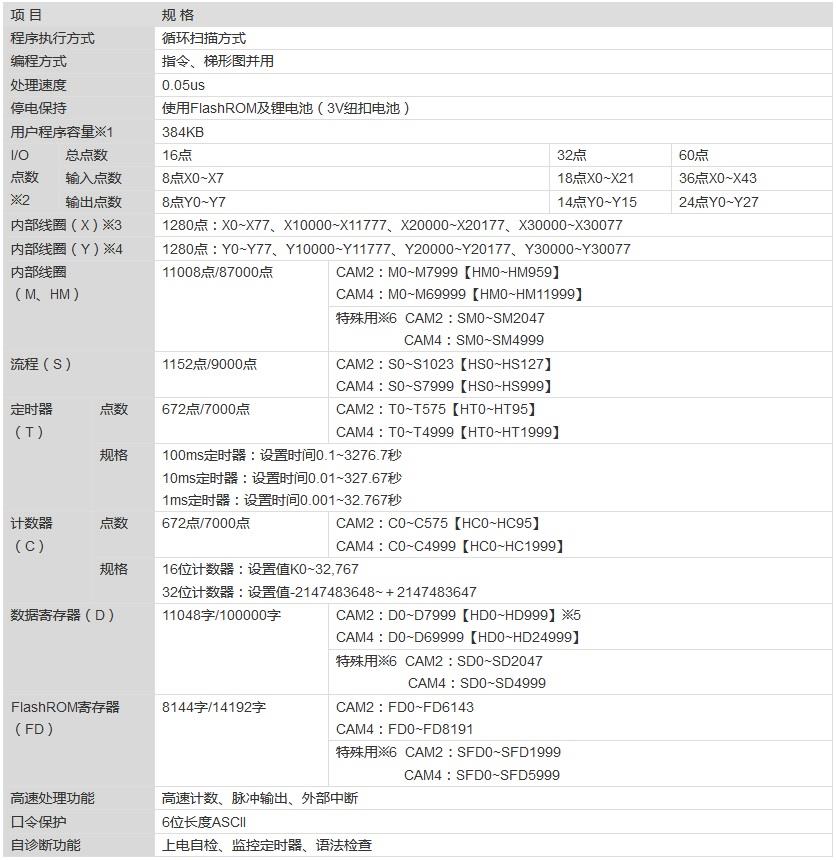

性能規格

注釋：

※1：用戶程序容量，指保密下載時的最大程序容量。

※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。

※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。

※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。

※5：【】標志，為默認的斷電保持區域,不可更改。

※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄1。

※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。

※8：沒有與外設實連的I/O可作為快速內部繼電器使用。

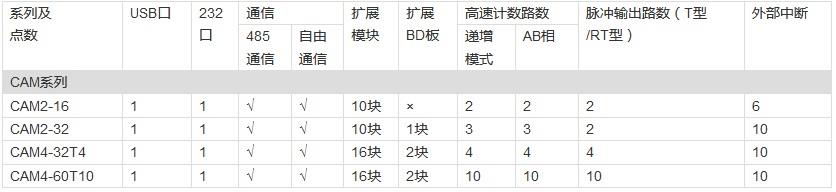

功能配置表

×不支持   √支持

注意：所有機型均標配時鐘功能。

外觀尺寸圖（單位：mm）

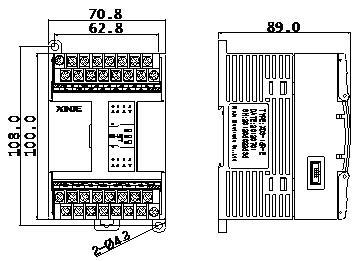

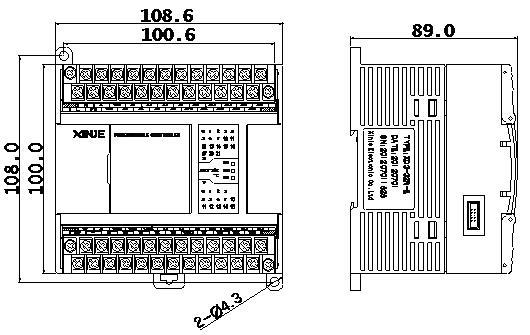

16點外觀尺寸圖：

32點外觀尺寸圖：

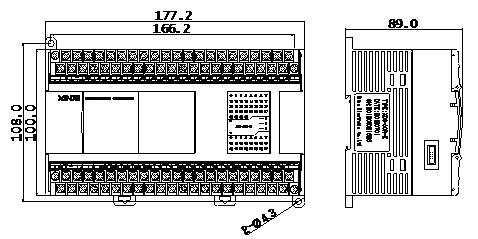

60點外觀尺寸圖：
