XLH系列基本單元
?EtherCAT總線型PLC，支持EtherCAT總線、支持最多16個EtherCAT從站；支持4路高速脈沖輸出、4路高速計數；支持在線下載功能。
產品特點

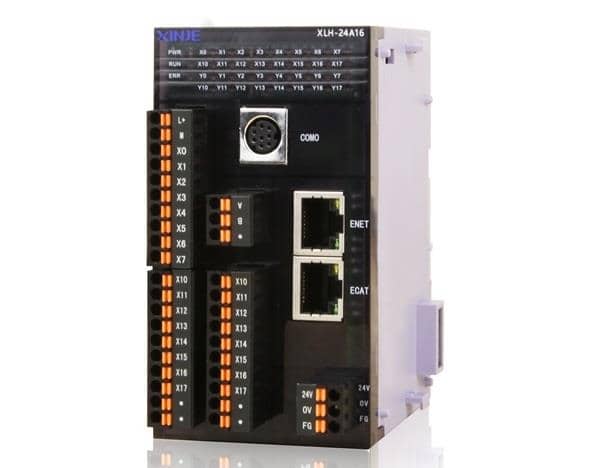

XLH系列EtherCAT總線型PLC，包含24點規格。
支持以太網通訊和EtherCAT運動總線
基本指令處理速度0.02 us ~0.05us，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）
電源規格：DC24V
支持高速計數（高達80KHz）、4軸脈沖輸出（高達100KHz）等特殊功能
標配2個RJ45口（Ethernet*1+EtherCAT*1)、1個232口、1個485口
支持1~16個XD系列擴展模塊，1個左擴展ED模塊。
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器 混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器 混合輸出 | |||
NPN型 | - | - | - | - | XLH-24A16 | - | 12點 | 12點 |
- | - | - | - | XLH-24A16L | - | 12點 | 12點 | |
注意：PNP型PLC可定制。
功能配置表
×不支持 √支持
系列及 點數 | USB口 | 232口 | 485口 | 以太 網口 | 擴展 模塊 | 擴展 BD板 | 左擴展ED模塊 | 高速計數 路數 | 脈沖輸 出路數 （T/RT型） | 外部 中斷 | EtherCAT通訊節點 | |
遞增 模式 | AB相 | |||||||||||
XLH-24A16 | × | 1 | 1 | 2 | 16個 | × | 1個 | 4 | 4 | 4 | 10 | 16 |
XLH-24A16L | × | 1 | 1 | 2 | 16個 | × | 1個 | 4 | 4 | 4 | 10 | 16 |
注意：所有機型均標配時鐘功能。
基本規格
