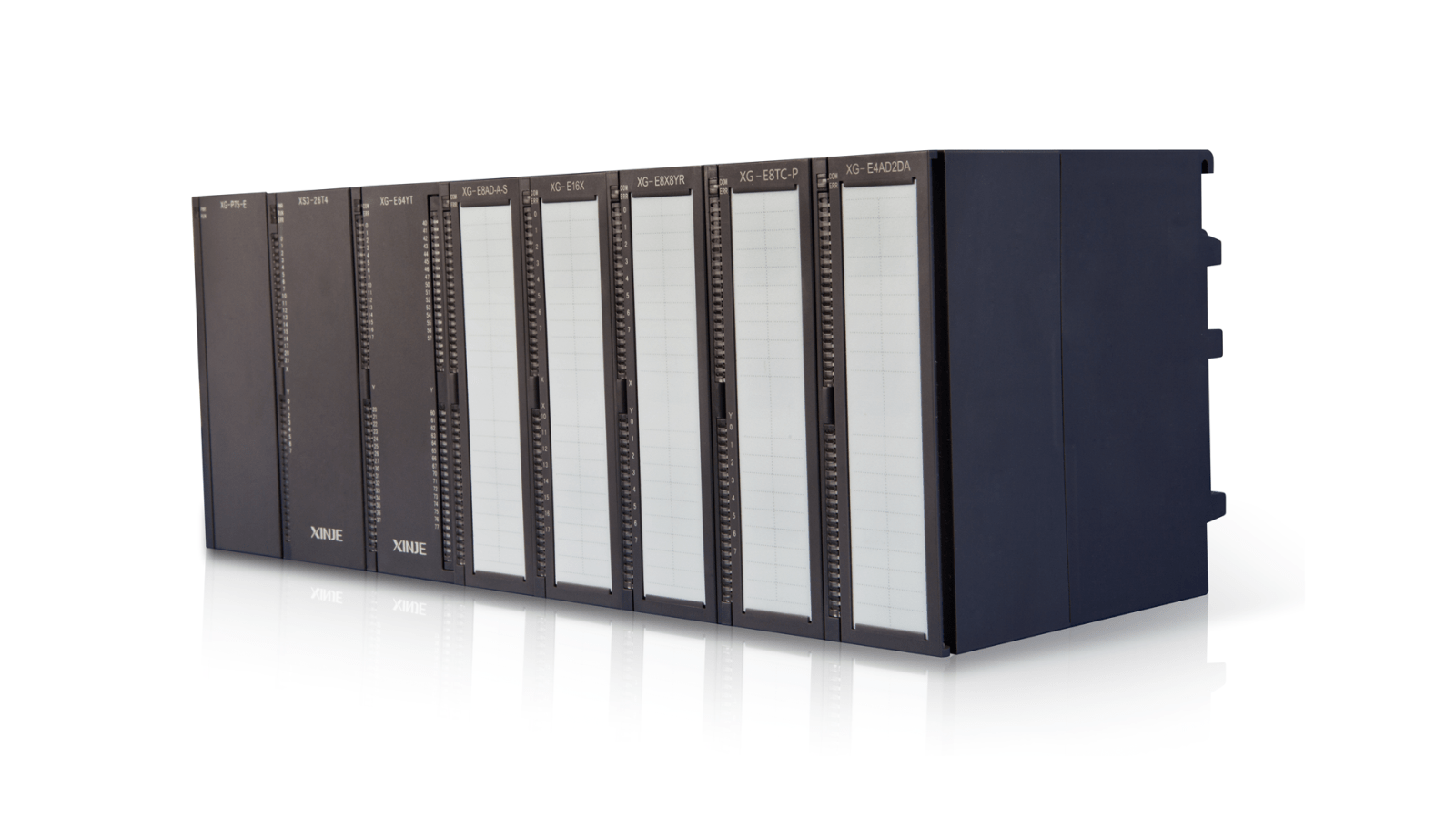

XS3系列基本單元
中型PLC，功能強大、適用性強、存儲空間更大；程序容量16MB、速度是XG1的5-6倍；支持EtnerCAT總線功能，可控制32軸伺服電機同步運動；支持基于Codesys編程；支持在線下載
產品特點
全新高性能中型PLC，功能更強大、適用性更強、存儲空間更大
基于Codesys編程平臺，全面支持PLCopen編程規范；
可引用許多標準的功能函數庫，開發專有的功能塊和指令庫；
支持EhterCAT運動控制、EtherCAT遠程IO、Ehternet通訊；
32路電子凸輪功能；在線下載；
最多可擴展16個XG系列擴展模塊；
支持4路200KHz脈沖輸出、4路高速計數（最高200KHz）。
命名規格
1： | 產品系列 | XS：XS系列中型可編程控制器 |
2： | 系列分類 | 3：XS系列3代 |
3： | 輸入輸出點數 | 26：18輸入/8輸出 |
4： | 輸出點類型 | T：晶體管輸出 |
5： | 脈沖路數 | 4：表示4路脈沖輸出 |
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN 型 | - | - | - | - | XS3-26T4 | - | 18點 | 8點 |
基本規格
項目 | 規格 |
絕緣電壓 | DC500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%RH~95%RH(無凝露) |
安裝 | 直接安裝在信捷XG-EB系列導軌上 |
接地 | 第三種接地(不可與強電系統公共接地) |
性能規格
項目 | 規格 | |
本體I/O | 總點數 | 26 |
輸入點數 | 18 | |
輸出點數 | 8 | |
最大I/O點數 | 1050 | |
高速定位 | 普通脈沖輸出 | 4路，最高200K |
高速輸入 | 單相/AB模式 | 4路，最高200K |
輸入模式 | 差分輸入 | |
擴展能力 | 右擴展模塊 | 16 |
中斷 | 外部中斷 | 10 |
通訊功能 | RS232 | 1個，可連接IP修改工具或與其他設備通訊 |
RS485 | 2個，MODBUS，連接人機界面、通訊設備等 | |
RJ45口1 | LAN1：以太網通訊，支持程序下載與監控調試 | |
RJ45口2 | LAN2：EtherCAT實時總線主站 | |
總線運動控制 | EtherCAT總線方式，32軸 | |
凸輪控制 | EtherCAT總線方式，32軸 | |
編程方式 | ST、SFC、FBD、CFC、LD和IL | |
主處理器 | 主頻800MHz | |
用戶程序容量 | 16M | |
數據容量 | 8M | |
功能配置表
×不支持 √支持
系列及 點數 | 時鐘 | USB口 | 通信 | 擴展 模塊 | 高速計數路數 | 脈沖輸出路數（T型/RT型） | 外部中斷 | ||||
232 通信 | 485 通信 | Ethernet 通信 | EtherCAT 通信 | 遞增 模式 | AB相 | ||||||
XS3系列 | |||||||||||
XS3-26T4 | √ | × | 1 | 2 | √ | √ | 16塊 | 4 | 4 | 4 | 10 |
注意：所有機型均標配時鐘功能。
外觀尺寸圖（單位：mm）
