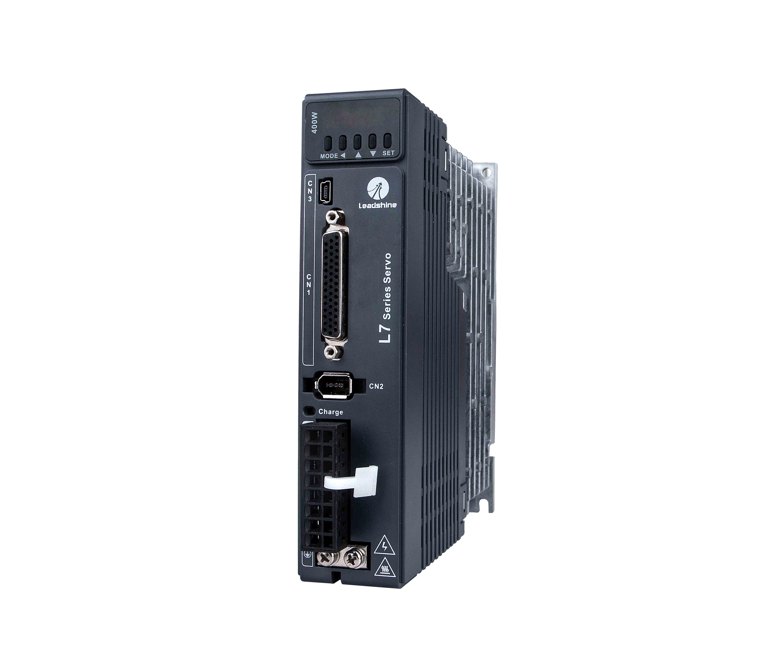

EtherCAT總線驅動器L7EC系列
EtherCAT總線型 位置控制、速度控制和轉矩控制 標準EtherCAT通訊，通過ETG一致性測試 豐富的輸入輸出接口，14DI/6DO 17位/23位絕對值編碼器可選 標配動態制動功能 全新MS調試軟件
產品特點：

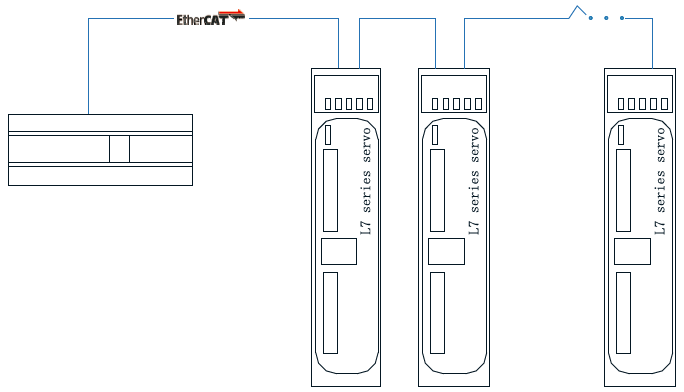

1、集成EtherCAT總線，適用于自動化的工業以太網標準
L7EC系列支持EtherCAT總線，采用標準的RJ45接口，只需一根網線即可實時傳遞驅動器的指令、以及電機/驅動器等的狀態反饋信息。
該方案提供了更加可靠的組網方案，并極大降低了系統的復雜性。

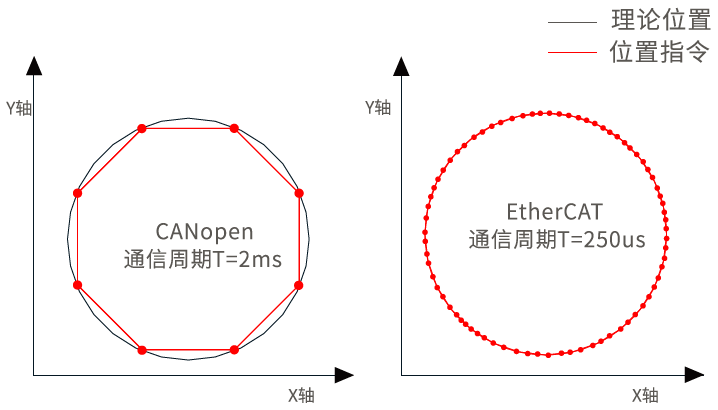

2、微秒級通信周期，位置控制更精準順滑
數據傳輸雙向100Mbps，支持1ms通信周期，小于1ms情況下支持250us的整數倍（通信周期與上位機規格有關），位置控制更精準順滑，適用于雕刻機、光纖機等實時性要求高的場合。

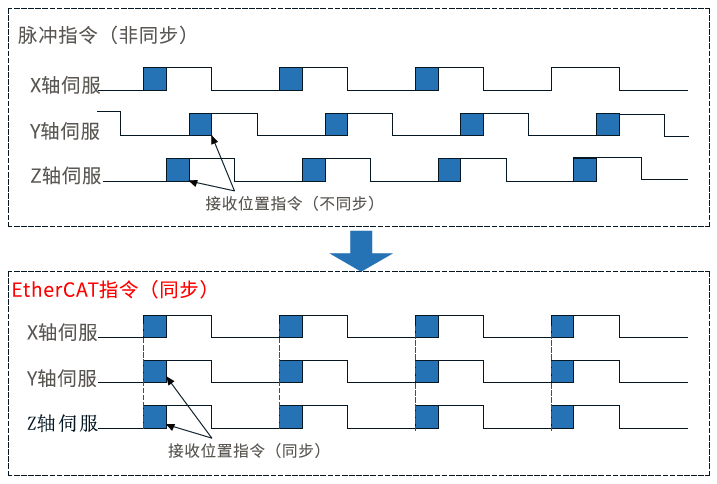

3、精準同步
通過EtherCAT分布時鐘的精準調整，同步誤差低于15ns，同步抖動±20ns，實現多軸的同步通信，適用于同步精度較高的機械裝置。

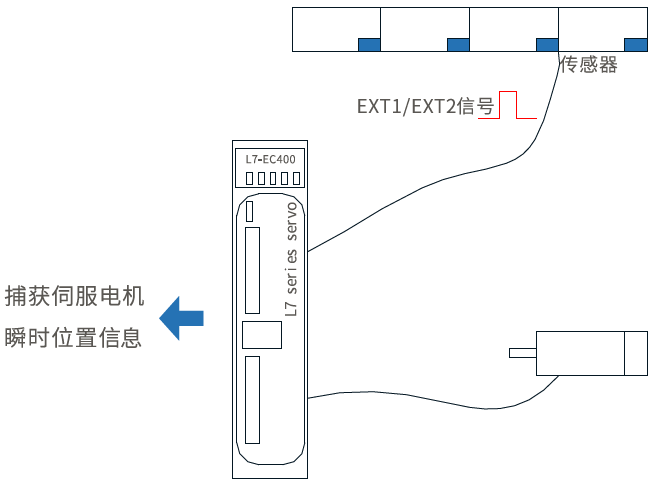

4、實時位置捕獲
通過具有探針功能的高速輸入信號（EXT1/EXT2），可瞬間獲取并記錄電機的實時位置信息。
規格參數：
驅動器型號 | 額定輸出功率 | 主電源 （VAC） | 連續電流（Arms） | 最大電流（Arms） | L深 （mm） | H高 （mm） | W寬 （mm） |
L7EC-100 | 100W | 單相AC220 | 1.6 | 4.8 | 156 | 175 | 40 |
L7EC-400 | 400W | 單相AC220 | 3.5 | 10.5 | 156 | 175 | 40 |
L7EC-750 | 750W | 單相AC220 | 5.5 | 15.5 | 156 | 175 | 50 |
L7EC-1000 | 1000W | 單相AC220 | 7.5 | 21.5 | 156 | 175 | 50 |
L7EC-1500 | 1500W | 單相/三相AC220 | 9.5 | 28.5 | 175 | 175 | 80 |
L7EC-2000 | 2000W | 單相/三相AC220 | 12 | 36 | 175 | 175 | 80 |
