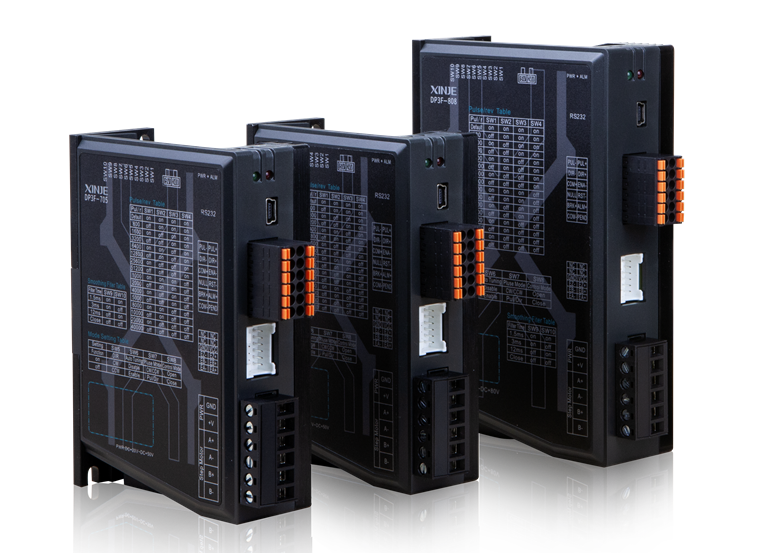

DP3F閉環步進驅動器
閉環控制技術，采用編碼器作為位置反饋，可對位置偏差進行實時補償，從根本上解決傳統步進電機丟步的問題?？筛鶕撦d和速度實時調整電流大小，運行更平穩，電機發熱更低。
產品說明
采用編碼器作為位置反饋，可對位置偏差進行實時補償，從根本上解決傳統步進電機丟步的問題；
可根據負載和速度實時調整電流大小，運行更平穩，電機發熱更低；
相對于開環步進，明顯提升電機的高速性能；
脈沖和方向輸入電平支持5V和24V，滑撥開關選擇；
4位撥碼，可設定16檔細分，滿足大部分客戶的需求；
可撥碼改變電機旋轉方向；
有上電自整定功能，撥碼可選；
支持單雙脈沖模式，撥碼可選；
指令平滑時間撥碼可選，方便調試，提高電機運行時的平穩性；
兩路數字輸入信號：使能信號輸入和報警清除信號輸入；
三路數字輸出信號：報警信號輸出，到位/Z信號輸出，抱閘信號輸出；
具有過流、過壓、堵轉檢測、失步補償等保護功能。
產品規格
驅動器型號 | DP3F-305 | DP3F-705 | DP3F-808 | |
輸入電源電壓（VDC） | 20~50 | 20~50 | 20~80 | |
輸出電流峰值（A） | 1~3 | 1~7 | 1~8.4 | |
匹配電機（機座） | 42 | 57/86 | 86 | |
步進脈沖頻率（KHz） | 24V信號200K，5V差分信號500K | |||
控制信號輸入電壓（VDC） | 5/24（滑撥開關設定） | |||
使用 環境 | 使用場合 | 盡量避免粉塵，油霧及腐蝕性氣體 | ||
環境溫度 | 0℃～50℃ | |||
最高工作溫度 | 60℃ | |||
濕度 | 40%～90％ RH（不能結露或有水珠） | |||
振動 | 5.9m/s2 Max | |||
保存溫度 | －20℃～65℃ | |||
外形尺寸（單位：mm）
DP3F-305、DP3F-705
DP3F-808
