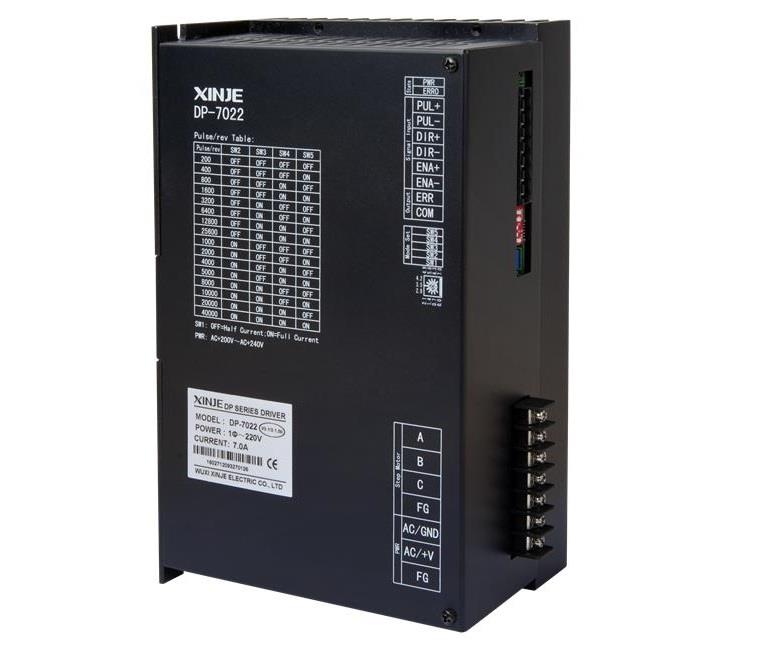

DP-7022/DP-7022-L
供電電壓可達220VAC；輸出電流有效值可達7.0A；可驅動任何7.0A以下3，6線三相步進電機。
產品說明
全數字控制技術，超低電機運行噪聲
供電電壓可達220VAC
輸出電流有效值可達7.0A
細分動態可選
可驅動任何7.0A以下3，6線三相步進電機
光隔離信號輸入
電流設定方便，任意檔可選
具有過壓、過流保護功能
型號說明
DP-7022：脈沖控制信號接24V；
DP-7022-L：脈沖控制信號接5V。
技術規格
項 目 | 最小值 | 典型值 | 最大值 |
輸入電源電壓（VAC） | 200 | 220 | 240 |
輸出電流有效值（A） | 0 | － | 7 |
邏輯輸入電流（mA） | 4 | 7 | 16 |
步進脈沖頻率（KHz） | 0 | － | 200 |
絕緣電阻（MΩ） | 500 | － | － |
環境溫度 | 0℃～50℃ | ||
最高工作溫度 | 60℃ | ||
濕度 | 40%～90％ RH（不能結露或有水珠） | ||
振動 | 5.9m/s2 Max | ||
保存溫度 | －20℃～65℃ | ||
電流設定
用單圈電位器可設定0～7.0A之間任意電流級別。
細分設定
細分精度由SW2~SW5四位撥碼開關控制，詳細設置如下表所示：
細分倍數 | 步數/圈(1.8°/整步) | SW2 | SW3 | SW4 | SW5 |
1 | 200 | OFF | OFF | OFF | OFF |
2 | 400 | OFF | OFF | OFF | ON |
4 | 800 | OFF | OFF | ON | OFF |
8 | 1600 | OFF | OFF | ON | ON |
16 | 3200 | OFF | ON | OFF | OFF |
32 | 6400 | OFF | ON | OFF | ON |
64 | 12800 | OFF | ON | ON | OFF |
128 | 25600 | OFF | ON | ON | ON |
5 | 1000 | ON | OFF | OFF | OFF |
10 | 2000 | ON | OFF | OFF | ON |
20 | 4000 | ON | OFF | ON | OFF |
25 | 5000 | ON | OFF | ON | ON |
40 | 8000 | ON | ON | OFF | OFF |
50 | 10000 | ON | ON | OFF | ON |
